一、产品定义与工作原理
气胀轴是一种通过充气膨胀实现卷材（如纸管、薄膜等）快速锁紧与释放的特制轴类设备，又称气压轴、膨胀轴或充气轴。其核心原理是通过内部充气（6-8 kg/cm²气压）使轴表面突起结构（如键条、板片）膨胀，与卷管内壁紧密贴合；放气后突起部分迅速缩回，实现快速装卸。
操作流程：
充气锁紧：使用气枪对准气嘴充气，膨胀部件顶紧卷管，完成固定。
放气释放：按下气嘴放气，膨胀部件回缩，卷管可轻松取下
二、核心优势
高效便捷
充气/放气仅需2-3秒，换卷效率提升70%，减少停机时间。
支持卷管在轴面任意位置移动固定，适配不同宽度材料。
高承载与耐用性
采用高硬力钢材或航空铝材，承载量可达20吨以上（如钢质轴体）。
表面镀铬或阳极氧化处理，耐腐蚀性强，寿命延长3-5倍。
灵活适配
尺寸范围广：直径1英寸至12英寸（24.8mm~310mm），长度可达6米。
支持非标定制，如空心轴、锥形轴、带槽轴等。
低维护成本
模块化设计，零件标准化，维修更换便捷。
无需频繁防锈处理，综合维护成本降低30%。
三、结构分类与技术参数
1. 按膨胀结构分类
类型 | 特点 | 适用场景 |
板片式 | 膨胀部分为整条铝合金板片，受力均匀，精度高（膨胀高度4-5mm） | 电子材料、无纺布、精密薄膜等轻载高精度场景 |

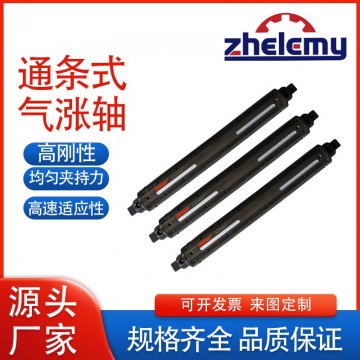

键条式 | 单键条独立膨胀，支点分散，承载力强（膨胀高度5-6mm） | 布匹、皮革、复合材料等重载场景 |
悬臂式 | 单边支撑设计，操作便捷，适合窄幅、轻量卷材（宽度＜1m，承载＜1吨） | 小型分切机、制袋机等 |
2. 技术参数示例（以3英寸键条式气胀轴为例）
参数 | 规格 |
充气前直径 | Ø74-75mm |
充气后直径 | Ø79-82mm |
适用卷管内径 | Ø75.5-78mm |
最大承载 | 1.5吨（铝材）/3吨（钢材） |
动平衡等级 | G2.5（可定制G1.0） |
工作温度 | -50℃~200℃ |
四、典型应用场景
行业 | 应用设备 | 核心需求 | 适配气胀轴类型 |
印刷包装 | 凹版印刷机、涂布机 | 高转速稳定性、防粘性 | 板片式+PTFE涂层 |
锂电制造 | 极片卷绕机 | 零磁干扰、耐电解液腐蚀 | 全铝无磁键条式 |
纺织印染 | 布料定型机 | 耐高温（150℃+）、防勾丝 | 硬质氧化板片式 |
薄膜加工 | 流延膜牵引机 | 高直线度、防静电 | 碳纤维轴芯+导电处理 |
五、选型与维护建议
选型指南
高速场景：优先选择动平衡等级G1.0及以上，搭配陶瓷轴承。
腐蚀环境：选用硬质阳极氧化（HV≥600）或特氟龙涂层轴体。
重载工况：采用钢质轴体+加强筋设计，承载量提升至5吨以上。
维护要点
定期检查气密性，避免漏气导致锁紧失效。
清洁气嘴与膨胀部件，防止异物堵塞。
润滑移动部件（如键条滑轨），延长使用寿命
六、与传统轴类对比优势
指标 | 气胀轴 | 传统机械轴 |
换卷效率 | 3秒完成，无需拆卸零件 | 10-15分钟，需工具操作 |
适配性 | 一轴适配多规格卷管 | 需专用轴套，兼容性差 |
维护成本 | 年均节省10万元+ | 频繁更换配件，成本高 |
精度控制 | 膨胀均匀，圆度误差≤0.03mm/m | 易偏芯，材料损耗率增加15% |
应用案列
1.印刷包装行业
应用场景：凹版印刷机、涂布机、分切机等设备。
核心需求：高转速稳定性、快速换卷、防粘性。
解决方案：
使用 板片式气胀轴 或 PTFE涂层气胀轴，减少油墨残留，提升换卷效率（充气/放气仅需3秒）。
某印刷企业案例中，通过气胀轴实现 换卷效率提升70%，减少停机时间，同时降低材料损耗15%。
锂电制造与新材料加工
应用场景：锂电池极片卷绕机、碳纤维/芳纶纤维收放卷。
核心需求：零磁干扰、耐腐蚀、高精度张力控制。
解决方案：
采用 全铝无磁气胀轴，避免对敏感材料的磁干扰，并通过硬质阳极氧化处理（HV≥600）抵抗电解液腐蚀。
在航空航天领域，气胀轴用于碳纤维等高精度材料的卷绕，确保材料无变形，满足轻量化与高强度设计需求。
环保回收与再利用
应用场景：废旧纸张、塑料薄膜回收生产线。
核心需求：稳定收放卷、适配大卷径材料。
解决方案：
气胀轴将回收材料卷绕成大型卷筒，便于运输与后续加工。例如，在塑料薄膜回收中，通过 滑差式气胀轴 精确控制张力，减少薄膜在清洗、分拣过程中的破损。
结合环保设计，采用可回收材料制造轴体，降低能耗与废弃物排放。
汽车制造与内饰生产
应用场景：汽车座椅面料、仪表盘蒙皮卷绕，轮胎帘子布加工。
核心需求：高承载、防褶皱、材料平整度控制。
解决方案：
使用 钢质气胀轴（承载达20吨以上）或 复合材料气胀轴，确保重载工况下的稳定性。
某汽车内饰企业案例中，气胀轴通过精确张力调节，将材料损耗率降低10%，提升产品美观度。
建筑防水材料与农业薄膜生产
应用场景：防水卷材生产线、农业薄膜收放卷。
核心需求：高胀紧力、耐厚材料摩擦、快速响应。
解决方案：
键条式气胀轴 提供分散支点，增强对厚质材料的固定效果（如防水卷材），防止打滑。
在农业薄膜生产中，通过气压无级调节功能，适配不同厚度薄膜，减少停机调整时间。
智能工厂与自动化协作
应用场景：全自动化电子组装车间、机器人协同作业。
核心需求：远程监控、快速换卷、高兼容性。
解决方案：
气胀轴与机器人协同工作，例如在电子产品组装中，机器人搬运薄膜材料至加工位，气胀轴实时调整张力，实现 自动化换卷与生产连续性。
结合5G技术，气胀轴配备远程监控系统，可实时查看运行参数并远程诊断故障，提升维护效率30%以上。
案例总结与价值体现
效率提升：平均减少换卷时间70%，年节省维护成本10万元。
质量保障：通过高精度张力控制，材料损耗率降低10%-15%，成品率提升至99.5%。
环保与可持续性：采用可回收材料与节能设计，助力绿色制造目标。
